Rafix Häfele - montaż, warianty i dobór nawiertów

Przy składaniu korpusu meblowego liczy się nie tylko mocne połączenie, ale też możliwość jego późniejszego rozebrania bez niszczenia płyty. System Rafix Häfele odpowiada właśnie na tę potrzebę. Wyjaśniam, z czego składa się złącze, czym różnią się jego warianty, jak przygotować nawierty i kiedy takie rozwiązanie sprawdzi się lepiej niż konfirmat albo kołki drewniane.

Czym jest system Rafix firmy Häfele i do czego służy

Rafix 20 to złącze mimośrodowe do łączenia elementów mebli, przede wszystkim boków, wieńców, przegród i półek. W jednym elemencie osadza się okrągłe gniazdo o średnicy 20 mm, a w drugim montuje trzpień łączący. Po złożeniu płyt obrót elementu dociągającego ściąga części i stabilizuje korpus.

W praktyce jest to rozwiązanie przeznaczone do mebli skrzyniowych, które mają być składane na miejscu, przewożone w paczkach albo okresowo demontowane. Złącze nie wymaga klejenia, dlatego można je wykorzystać zarówno w produkcji seryjnej, jak i przy pojedynczej zabudowie wykonywanej w warsztacie.

Najważniejsze jest dopasowanie wszystkich części. Samo gniazdo nie wystarczy. Potrzebny jest odpowiedni trzpień Rafix, dobrany do rodzaju nawiertu, grubości płyty i wybranego wariantu złącza. Nie polecam mieszania przypadkowych elementów z różnych systemów, nawet gdy na pierwszy rzut oka mają podobne wymiary.

Z czego składa się komplet

• Gniazdo z elementem dociągającym osadzane w jednej z płyt.
• Trzpień łączący wkręcany lub wciskany w drugi element.
• Opcjonalny kołek ustalający, który pomaga utrzymać właściwe położenie płyt.
• Zaślepka, jeśli konstrukcja przewiduje widoczny otwór dostępowy.

Element dociągający jest zwykle obsługiwany wkrętakiem PZ2. W niektórych konfiguracjach dostęp do niego znajduje się od góry, a w innych od dołu lub przez zamaskowany otwór przelotowy. To drobna różnica, która ma duże znaczenie podczas projektowania korpusu.

Różnice między wariantami Rafix 20 i Rafix Tab

Nazwa Rafix obejmuje kilka odmian, dlatego przed zakupem trzeba sprawdzić nie tylko średnicę gniazda, lecz także sposób działania. Najczęściej spotyka się elementy wykonane z tworzywa sztucznego albo odlewanego stopu cynku. Wersja metalowa jest solidniejsza i lepiej znosi intensywne użytkowanie, natomiast plastikowa pozwala łatwiej dopasować kolor do płyty.

Wariant Flush ma kołnierz zagłębiony w materiale, dzięki czemu po zamontowaniu nie tworzy wystającego punktu. To dobry wybór przy modułach, które trzeba sztaplować albo przesuwać po płaskiej powierzchni. Z kolei Rafix Tab sprawdza się tam, gdzie liczy się szybkie zdejmowanie półki, ale nie powinien być automatycznie traktowany jako zamiennik złącza dociągającego.

Przy wyborze zwróciłbym szczególną uwagę na grubość płyty. W katalogach często pojawiają się wersje do materiału 16 i 19 mm. Jeżeli pracujesz na płycie o innej grubości, sprawdź kartę konkretnego modelu, ponieważ różnica kilku milimetrów zmienia głębokość gniazda i położenie trzpienia.

Jak prawidłowo przygotować montaż Rafix

To złącze nie jest trudne w montażu, ale słabo wybacza błędy pomiarowe. Gniazdo ma zwykle 20 mm średnicy, a dla wersji do płyty 16 mm głębokość wiercenia wynosi około 12,7 mm. Dla materiału 19 mm często stosuje się głębokość około 14,2 mm.

Dobierz elementy przed wierceniem

Najpierw ustal grubość płyty, kierunek łączenia i miejsce, z którego będzie dostępny wkrętak. Sprawdź też, czy wybrany trzpień wymaga otworu o średnicy 3 albo 5 mm, ponieważ w systemie występują różne rozwiązania.

Jeżeli gniazdo ma kołek ustalający, potrzebny będzie dodatkowy otwór. W jednej z popularnych wersji ma on średnicę 10 mm i głębokość około 10,5 mm. Te wartości traktuj jako dane dla konkretnego modelu, a nie uniwersalną regułę dla całej rodziny Rafix.

Przeczytaj również: Mini latch do mebli - jak dobrać i zamontować zatrzask?

Wykonaj nawierty z ogranicznikiem

1. Zaznacz osie wiercenia na obu łączonych płytach.
2. Wykonaj gniazdo pod złącze, kontrolując średnicę i głębokość.
3. Przygotuj otwór pod trzpień oraz ewentualny kołek.
4. Oczyść nawierty z wiórów i sprawdź spasowanie na sucho.
5. Osadź elementy, połącz płyty i dokręć złącze wkrętakiem PZ2.

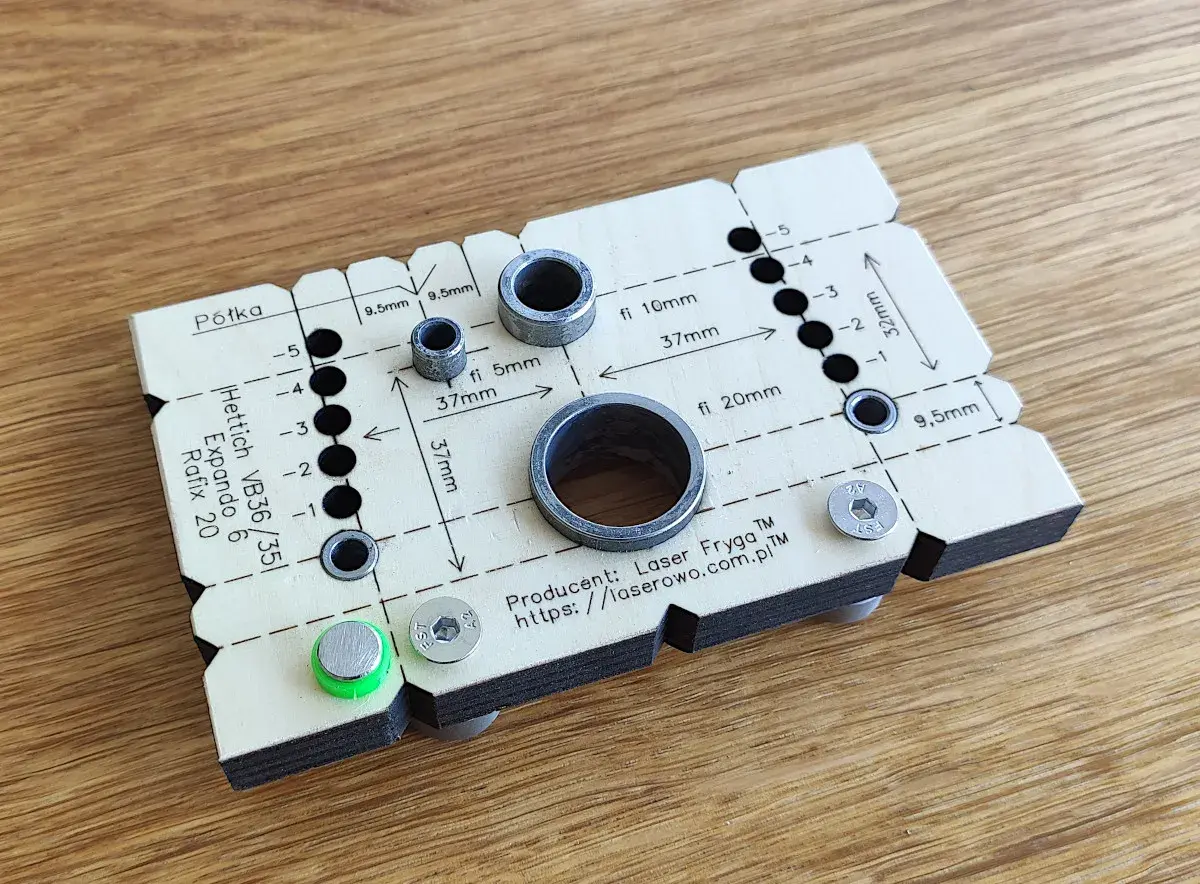

Najlepszy efekt daje przyrząd typu Red Jig albo podobny szablon dopasowany do danego systemu. Przy kilku otworach można próbować pracować na dokładnych przymiarach, ale przy większym korpusie nawet niewielkie przesunięcie zaczyna się sumować i kończy się przekoszeniem mebla.

Nie dokręcaj złącza z całej siły. Element dociągający ma ustabilizować płyty, a nie zmiażdżyć krawędź otworu. Gdy połączenie nadal jest luźne, przyczyną zwykle okazuje się złe położenie trzpienia albo zbyt głęboki nawiert, a nie za mały moment dokręcania.

Najczęstsze błędy i ograniczenia tego rozwiązania

Pierwszym błędem jest dobór gniazda wyłącznie po nazwie. Rafix 20 może wyglądać podobnie w kilku wersjach, ale różnice dotyczą między innymi materiału, kołnierza, kołka, głębokości wiercenia i rodzaju trzpienia. Zawsze porównaj numer artykułu z rysunkiem technicznym.

• Za głęboki otwór może osłabić płytę albo przebić jej powierzchnię.
• Za płytko osadzone gniazdo utrudnia złożenie elementów i może pozostawić wystający kołnierz.
• Przesunięty trzpień powoduje szczelinę między płytami lub przekoszenie korpusu.
• Brak ogranicznika głębokości zwiększa ryzyko uszkodzenia laminatu.
• Zbyt mocne dokręcanie może wyrobić otwór w płycie, szczególnie przy wersji plastikowej.

Rafix nie rozwiązuje wszystkich problemów konstrukcyjnych. Nośność gotowego mebla zależy od grubości i rodzaju płyty, liczby złączy, rozstawu punktów mocowania oraz sposobu usztywnienia tylnej części. Przy wysokiej szafce, ciężkich drzwiach lub meblu wiszącym trzeba zaprojektować cały korpus, a nie opierać bezpieczeństwa na samych złączach.

Ostrożność zachowuję też przy płytach o słabej strukturze, materiałach wielokrotnie rozkręcanych oraz bardzo bliskim rozmieszczeniu kilku otworów. W takich przypadkach lepiej zwiększyć przekrój elementu, dodać kołkowanie albo zastosować inne złącze pomocnicze.

Rafix, Minifix czy konfirmat

Wybór zależy od tego, czy ważniejsza jest estetyka, szybkość produkcji czy możliwość późniejszego demontażu. Rafix daje czyste, rozbieralne połączenie, ale wymaga większej precyzji niż zwykły wkręt meblowy.

Moja praktyczna ocena jest prosta. Do mebla, który ma być składany i rozkładany, wybrałbym Rafix albo Minifix. Do pojedynczego korpusu warsztatowego, gdzie liczy się szybkość i nie przeszkadza zaślepka, konfirmat może być rozsądniejszy. Najlepsze połączenie często tworzy zestaw złącza mimośrodowego i kołka, ponieważ jeden element dociąga, a drugi pilnuje geometrii.

Jak uniknąć problemów przy zamawianiu i montażu

Przed zakupem przygotuj prostą listę kontrolną. Zapisz grubość płyty, liczbę punktów łączenia, wariant gniazda, rodzaj trzpienia oraz stronę, od której będzie dokręcane złącze. Taka chwila planowania oszczędza więcej czasu niż późniejsze poprawianie źle wykonanych otworów.

• Nie zakładaj, że wszystkie elementy opisane jako Rafix są wzajemnie kompatybilne.
• Nie wierć bez próby na odpadowym kawałku tej samej płyty.
• Nie pomijaj kontroli głębokości, zwłaszcza przy płycie laminowanej.
• Przy większej serii użyj szablonu i prowadź wiercenie zawsze z tej samej bazy.
• Po złożeniu sprawdź kąty korpusu przed ostatecznym dokręceniem wszystkich punktów.

Dobry nawiert decyduje o powodzeniu całego systemu

Złącza Rafix Häfele są dobrym wyborem do mebli, które mają być estetyczne, stabilne i możliwe do rozebrania. Ich przewaga nie wynika z samej nazwy, lecz z połączenia właściwego wariantu, dokładnego nawiertu i poprawnie dobranego trzpienia.

Przed rozpoczęciem pracy sprawdź przede wszystkim grubość płyty, średnicę gniazda, głębokość wiercenia i kierunek dokręcania. Jeżeli te cztery elementy są zaplanowane poprawnie, montaż przebiega szybko, a korpus zachowuje geometrię także po kolejnym składaniu.
