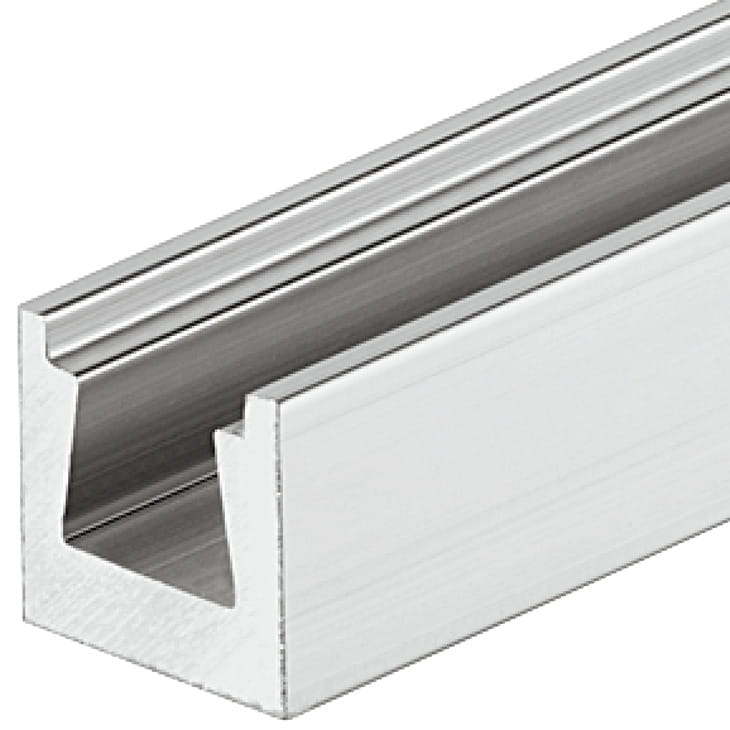

Złącze klinowe, do niewidocznego mocowania, aluminium długość: 295 mm, szyna otworowana i wygładzona op.10szt HÄFELE 261.30.111

Dostępność: duża ilość

Wysyłka w: 4-8 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 305,50 zł 305.50

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: HÄFELE

Kod produktu: 261.30.111

Opis

min. 19 mm

aluminium

surowa

			Wyfrezować od czoła wpust na szynę, 10,5 x 12 mm (wys. x szer.). Założyć i przykręcić szynę. Zalecenie: 1 wkręt mocujący z łbem stożkowym 3 mm co ok. 200 mm. Po przeciwnej stronie zamocować tulejki stożkowe wkrętem z łbem stożkowym 3 mm (Ø łba < 6 mm). Zalecenie: 6 tulejek na 1 m. Opór wsuwania szyny określa moment dokręcenia (siła dokręcenia) tulejki stożkowej. Nasunąć półkę na bok bądź szynę na tulejki.


			Wskazówka montażowa Poprzez mocniejsze dokręcenie tylnej tulejki można określić głębokość zamocowania półki. W razie potrzeby w konstrukcji należy zastosować ogranicznik głębokości. Im bardziej dokręcone są wkręty tulejki stożkowej, tym trudniej nasuwa i wysuwa się półkę. Podczas wiercenia otworów szyny uważać, aby nie uszkodzić skosów stożków! Uszkodzone tulejki utrudniają nasuwanie półki, a przy częstym demontażu tulejka nadmiernie się zużywa.

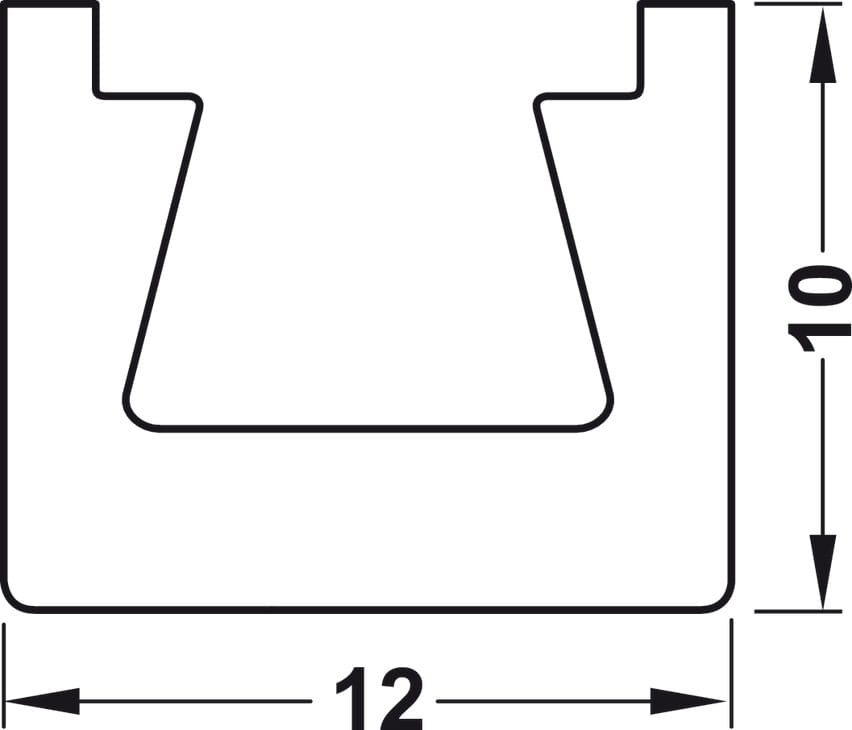

wymiary wyfrezowania

Szyny z otworami i wygładzone są dostępne na zapytanie w długości 145, 170, 195, 265, 370 i 465 mm.

Długości specjalne są dostępne na zapytanie przy zamówieniu powyżej 100 sztuk.
