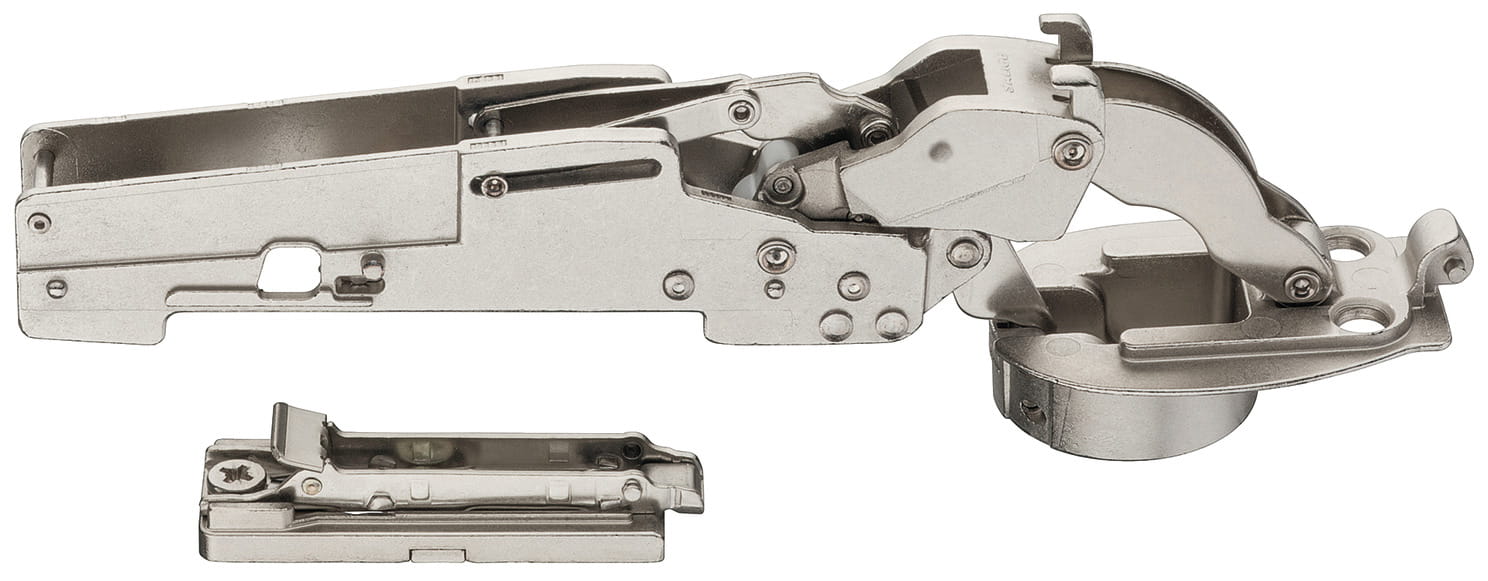

Specjalna rozwórka do klapy, 1 zestaw, model A, z automatycznym zamykaniem HÄFELE 365.13.700
> Materiał: kubek i ramię zawiasu: stop cynku
> Wykończenie: niklowane
> Instalacja: Klapka do przypinania na obudowie
> Głębokość wiercenia: 13 mm
> Możliwość regulacji: Regulacja boczna od –1,5 do +1,5 mm, regulacja wysokości od –1,5 do +1,5 mm, regulacja głębokości od –0,5 do +2,8 mm
> Nakładka: 17 mm (stała)
> Wysokość klapy: 280–400 mm
> Szerokość klapy: <900 mm
Opis
- z samodomykaniem lub Push
- ze zintegrowanym hamulcem przy otwieraniu
- montaż bez dodatkowych zawiasów
- dno i front po otwarciu są zlicowane
opakowanie
materiał
powierzchnia
montaż
głębokość wiercenia
możliwość regulacji
na wysokość od -1,5 do +1,5 mm
na głębokość od -0,5 do +2,8 mm
nałożenie
wys. klapy
szerokość klapy
Gr. frontu mm | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 |
Odl. od puszki E (stała) 4,5 mm | 1,3 | 2,1 | 3,0 | 3,9 | 4,8 | 5,7 | 6,6 | 7,5 | 8,5 | 9,4 | 10,4 | 11,3 | 12,3 |
Min. szczelina F | |||||||||||||
Schemat wierceń
 | ! bok" kręt zabezpieczający D = nałożenie | ||
korpus | klapa/front | ||
Montaż
Montaż | |||||||
|---|---|---|---|---|---|---|---|
1. |  | 2. |  | 3. |  | 4. |  |
Regulacja (1) na głębokość (2) na boki (3) na wysokość | Wkręt zabezpieczający | Instalacja hamulca - wsuń najpierw jedną część wg rys., żadne narzędzia nie są do tego potrzebne. | |||||
5. |  | 6. |  | ||||
Następnie wciśnij tylą część hamulca. | Załóż najpierw zaślepkę na ramię, a następnie na puszkę. | ||||||
Demontaż | |||||||
 |  | (1) unieś klapę (2) zdemontuj tylną część hamulca i wyciągnij go (3) odkręć wkręt zabezpieczający (4) odepnij zawias z prowadnika dociskając ramię w wyznaczonym miejscu (patrz rys.) | |||||
Tabela wagowa
Wys. klapy KH mm | Model A | Model B | Model C |
280 | 2,8–4,3 | 4,3–6,6 | 6,7–9,5 |
300 | 2,6–4,1 | 4,1–6,2 | 6,2–8,9 |
320 | 2,5–3,9 | 3,8–5,8 | 5,8–8,3 |
340 | 2,3–3,7 | 3,7–5,4 | 5,4–7,9 |
360 | 2,2–3,5 | 3,6–5,0 | 5,0–7,4 |
380 | 2,1–3,3 | 3,5–4,7 | 4,7–7,0 |
400 | 2,0–3,1 | 3,3–4,5 | 4,5–6,6 |
Waga klapy kg | |||
 |

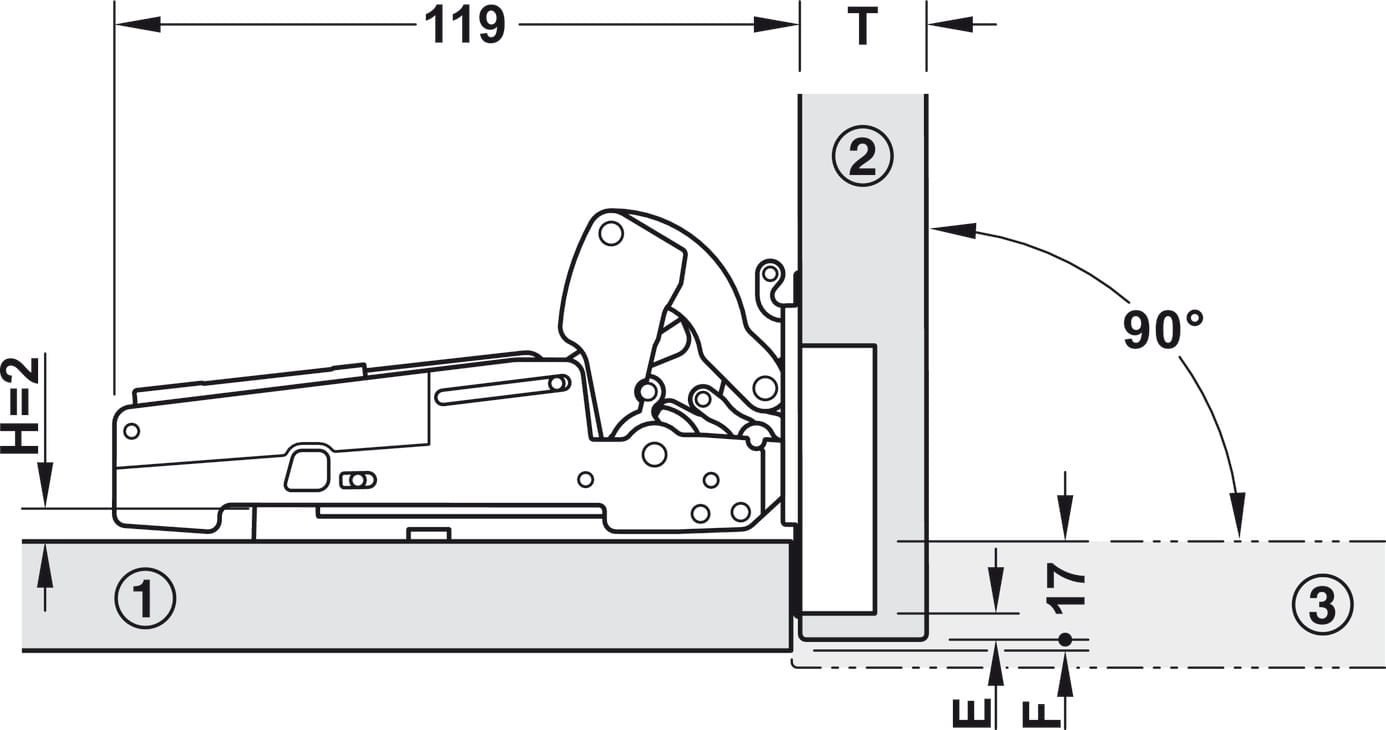

| (1) dno(2) klapa w pozycji zamkniętej(3) klapa w pozycji otwartej |
Zakres dostawy
2 zawiasy
2 prowadniki
2 hamulce
elementy montażowe
Wskazówka dotycząca zamówienia
Odpychacz magnetyczny do wersji Push proszę zamówić osobno.
Koszty dostawy
Cena nie zawiera ewentualnych kosztów płatności
Opinie o produkcie (0)
