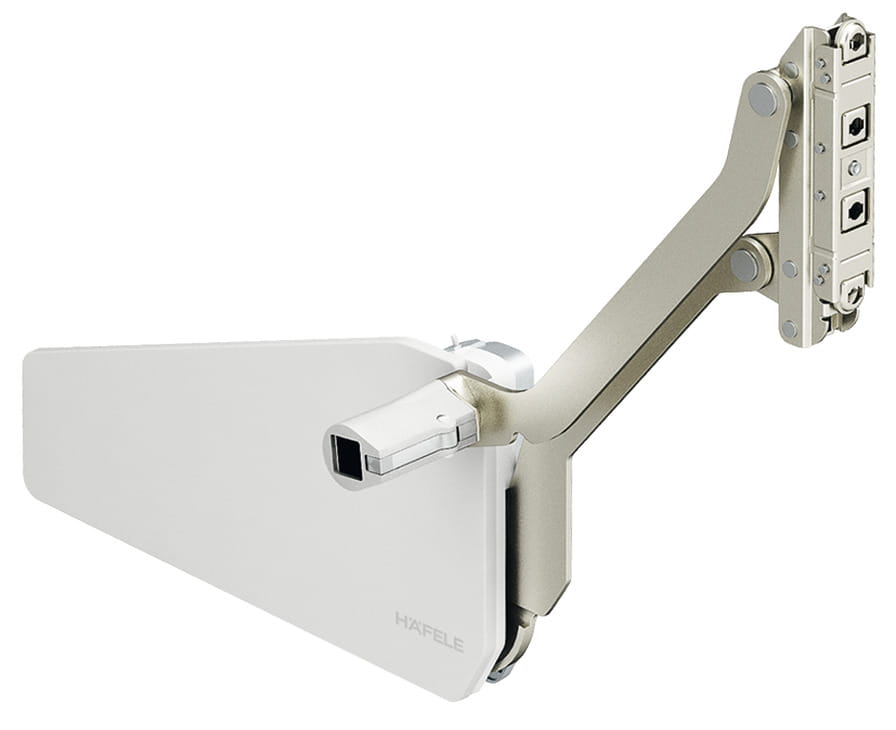

Podnośnik frontu pojedynczego model R3us FREE UP k.BIAŁY HÄFELE 372.33.732

Model R3us: Wysokość korpusu: 430–600 mm, Waga frontu: 5,0–9,7 kg

Dostępność: duża ilość

Wysyłka w: 4-8 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 558,00 zł 558.00

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: HÄFELE

Kod produktu: 372.33.732

Opis

idealne do korpusów z frontami nakładanymi
nowoczesna stylistyka dzięki wyraźnym liniom
minimalna siła potrzebna do otwarcia, funkcja zatrzymania w każdej pozycji i amortyzacja w kierunku otwierania i zamykania zapewniają wyjątkową jakość obsługi
efektywny i sprawny montaż dzięki kołkom ustalającym, fabrycznie zamontowanym wkrętom euro, technice szybkiego montażu przy froncie i poprzecznicy oraz regulacji mimośrodowej frontu

okucie: tworzywo sztuczne, stal
zaślepka: tworzywo sztuczne

okucie: niklowane, biały

regulacja wysokości ± 1,5 mm
regulacja boczna ±1,5 mm
pochylenie ±1,5°
siła przytrzymująca

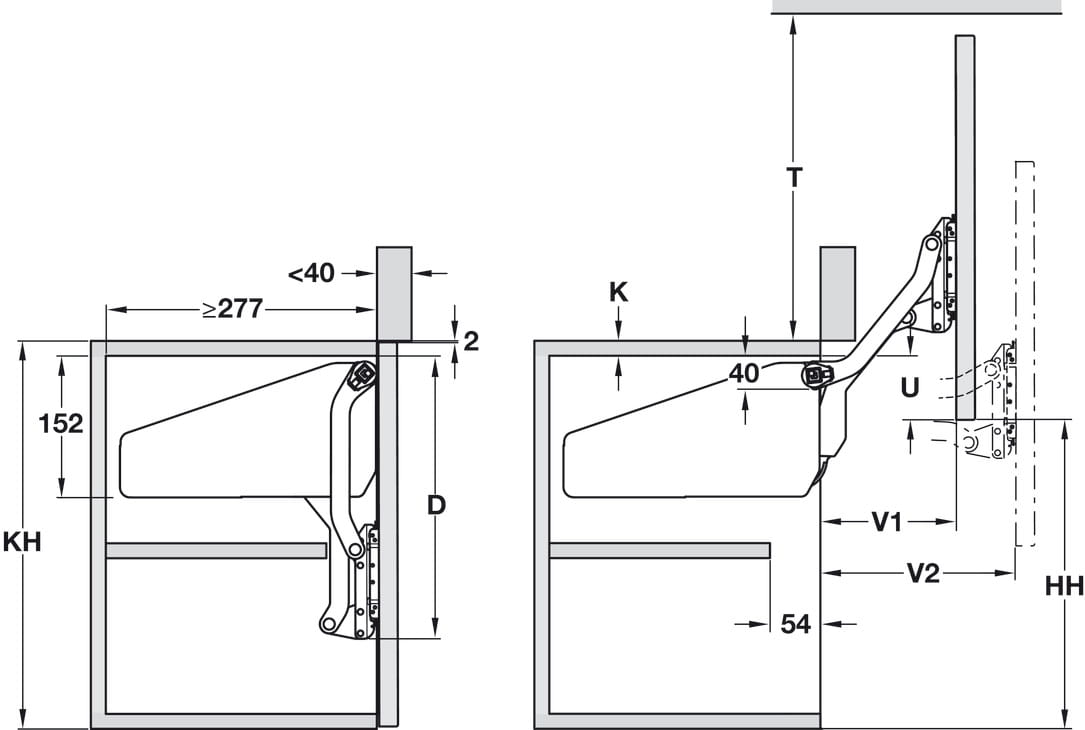

Projektowanie Free up

U = KH – HH – K

Schemat wierceń w korpusie		Schemat wierceń na froncie




Schemat wierceń pod adapter do klap z ramką aluminiową 20 mm

	B = A2 – 5,5 B_min. = 7,0 B_maks. = 13,5

		Regulacja siły okucia







		Ustawić we wkrętarce akumulatorowej minimalny moment obrotowy. Zwrócić uwagę na identyczne ustawienie siły z lewej i prawej strony.

Drążek poprzeczny i ew. łączniki do frontów szklanych lub wąskich ramek aluminiowych należy zamówić dodatkowo.

Przy klapach o szerokości ≥1800 mm zastosować dwa komplety Free up.

Zobacz podnośnik na filmie VIDEO
