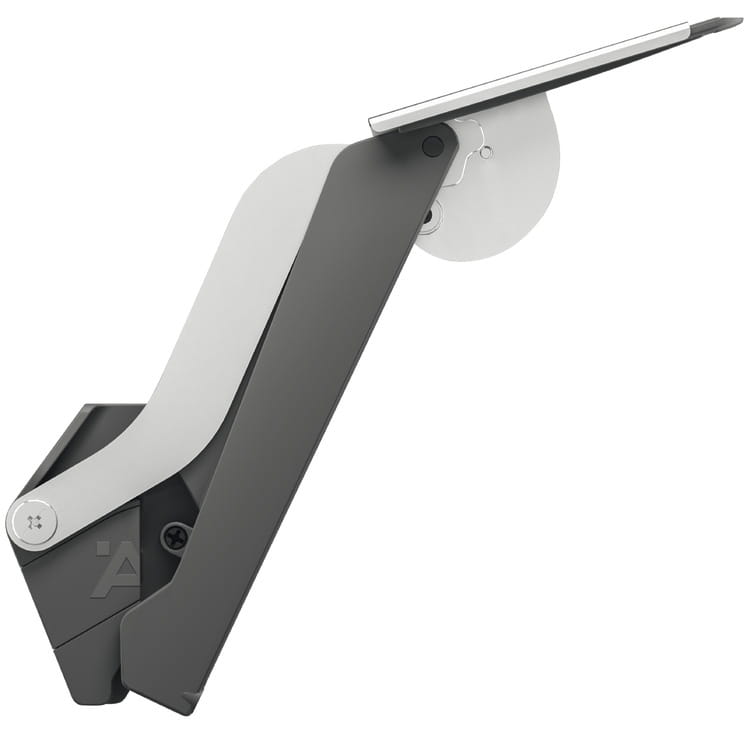

Podnośnik frontu model 1.11E FREE SPACE ANTRACYT HÄFELE 372.27.353
Okucie do klapy jednoczęściowej podnoszonej, Häfele Free space 1.11
Opis
zastosowanie
materiał
mocowanie frontu i dźwignia podporowa: stal
powierzchnia/kolor
kąt otwarcia
możliwość regulacji
montaż
front bez użycia narzędzi, do nasunięcia na zamontowane wstępnie wkręty mocujące.
model Häfele Free space 1.11 | B | C | D | E | F |
|---|---|---|---|---|---|
wysokość korpusu mm | ciężar klapy kg | ||||
225 | 2,3–4,3 | 3,8–7,1 | 6,4–9,3 | 9,2–13,4 | 13,4–19,1 |
250 | 1,9–3,9 | 3,4–6,4 | 5,8–9,1 | 8,3–12,6 | 12,1–17,2 |
275 | 1,9–3,5 | 3,1–5,8 | 5,3–8,2 | 7,5–12,0 | 11,0–15,6 |
300 | 1,7–3,2 | 2,8–5,3 | 4,8–7,5 | 6,9–11,0 | 10,1–14,3 |
325 | 1,6–3,0 | 2,6–4,9 | 4,4–7,0 | 6,4–10,2 | 9,3–13,2 |
350 | 1,5–2,8 | 2,4–4,6 | 4,1–6,5 | 5,9–9,5 | 8,6–12,3 |
375 | 1,3–2,6 | 2,2–4,3 | 3,8–6,0 | 5,5–8,8 | 8,1–11,4 |
400 | 1,2–2,4 | 2,1–4,0 | 3,6–5,6 | 5,2–8,3 | 7,6–10,7 |
425 | 1,1–2,3 | 2,0–3,8 | 3,4–5,3 | 4,9–7,8 | 7,1–10,1 |
450 | 1,0–2,1 | 1,9–3,5 | 3,2–5,0 | 4,6–7,3 | 6,7–9,5 |
475 | 1,0–2,0 | 1,8–3,4 | 3,0–4,7 | 4,3–7,0 | 6,4–9,0 |
500 | 0,9–1,9 | 1,7–3,2 | 2,9–4,5 | 4,1–6,6 | 6,0–8,6 |
525 | 0,9–1,8 | 1,6–3,0 | 2,7–4,3 | 3,9–6,3 | 5,7–8,2 |
550 | 0,8–1,7 | 1,5–2,9 | 2,6–4,1 | 3,7–6,0 | 5,5–7,8 |
575 | 0,8–1,7 | 1,4–2,8 | 2,5–3,9 | 3,6–5,7 | 5,2–7,4 |
600 | 0,8–1,6 | 1,4–2,7 | 2,4–3,7 | 3,4–5,5 | 5,0–7,1 |
625 | 0,7–1,5 | 1,3–2,5 | 2,3–3,6 | 3,3–5,3 | 4,8–6,8 |
650 | 0,7–1,5 | 1,3–2,4 | 2,2–3,5 | 3,2–5,1 | 4,6–6,6 |

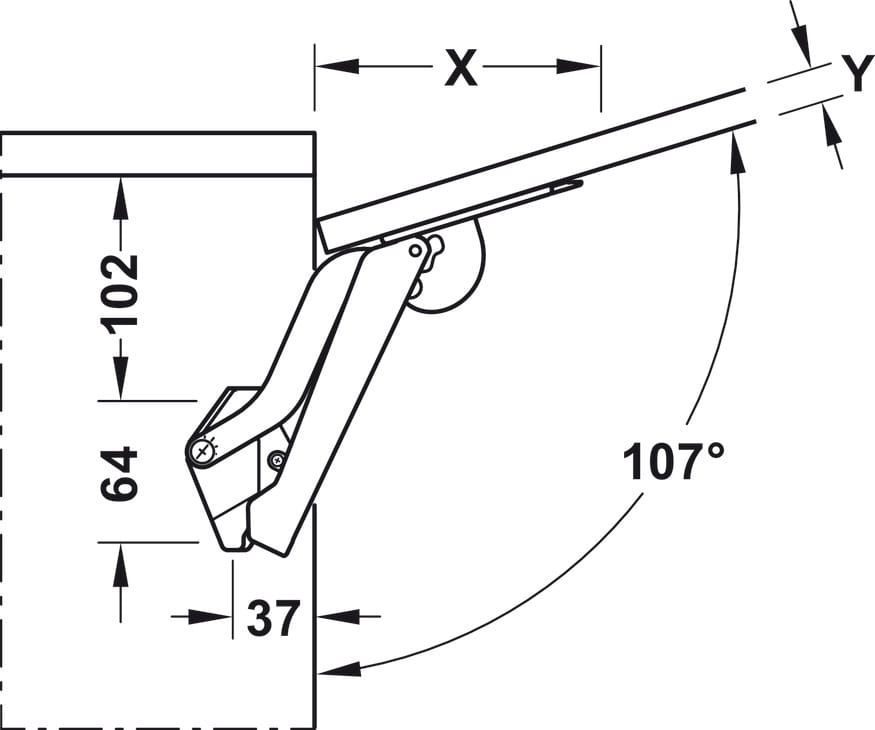

Projektowanie
 |  |  |
grubość frontu Y mm | 16 | 18 | 19 | 22 | 24 | 26 | 28 |
|---|---|---|---|---|---|---|---|
odległość X mm (przy grubości wieńca górnego 16 mm) |
Zakres dostawy
1 komplet okuć do klapy jednoczęściowej podnoszonej (po 1 okuciu lewym/prawym)
4 wkręty mocujące do frontu
1 instrukcja montażu z papierowym szablonem wiertarskim do ściany bocznej
Wskazówka dotycząca zamówienia
Dobór modelu okucia do klapy jednoczęściowej podnoszonej przy frontach z uchwytem zależy od wysokości korpusu i ciężaru klapy z uchwytem. Dobór modelu na podstawie tabeli wartości orientacyjnych.
Do frontów z ramą aluminiową od szerokości 45 mm należy dodatkowo zamówić zestaw wkrętów 372.27.600.
W przedziale nakładania się wymiarów zalecany jest grubszy model okucia.
