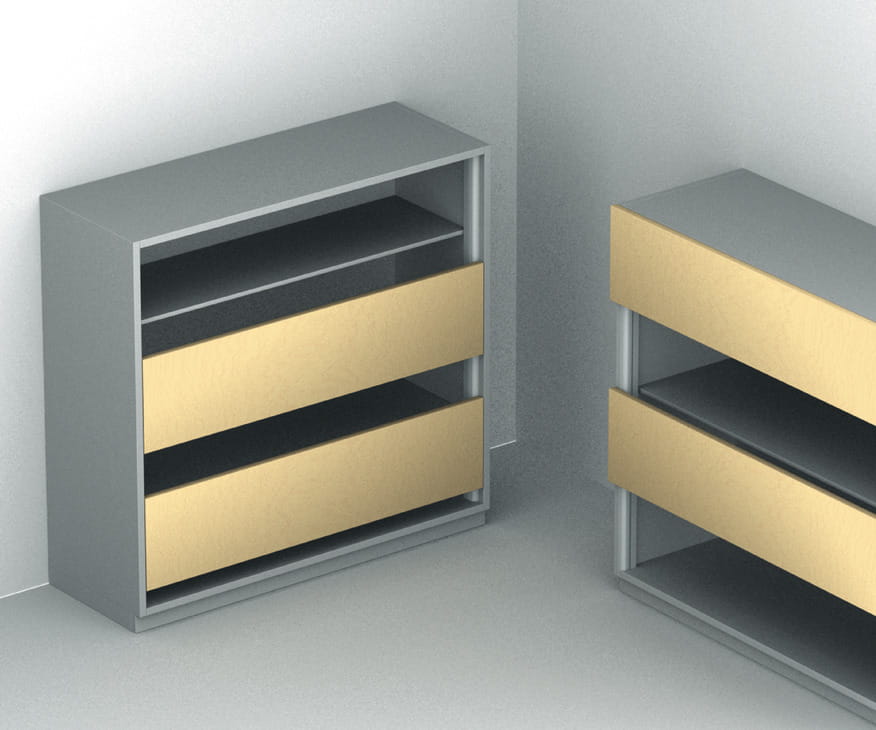

Okucie do drzwi przesuwnych,EKU Libra 20 H IF/VF, komplet do 1 drzwi HÄFELE 403.20.001
Okucie do drzwi przesuwnych,EKU Libra 20 H IF/VF, komplet Infront/Vorfront, do 1 drzwi
Opis
opakowanie
zastosowanie
ciężar skrzydła drzwi
wysokość skrzydła drzwi
szerokość skrzydła drzwi
grubość skrzydła drzwi
grubość ścianki bocznej
zespół jezdny
ułożyskowanie zespołu jezdnego
odbojnik do skrzydła drzwi
przeciwciężar
montaż
obliczanie ciężaru całkowitego drzwi
W przypadku stosowania bardzo dużych lub ciężkich uchwytów drzwiowych należy uwzględnić ciężar uchwytu przy obliczaniu ciężaru całkowitego.
Ciężar drzwi+ ciężar okucia do drzwi przesuwnych = 0,050 kg+ ciężar uchwytu drzwiowego
| = ciężar całkowity drzwi |
ciężar drzwi
ciężar drzwi = szerokość m x wysokość m x ciężar kg/m2
W poniższej tabeli przedstawiono ciężar kg/m2 w przypadku zastosowania płyty wiórowej. Pozostałe materiały podane są na stronach z informacjami dotyczącymi okuć do drzwi przesuwnych.
grubość drzwi mm | 16 | 19 | 22 | 25 | 38 |
|---|---|---|---|---|---|
ciężar kg/m2 | 12,0 | 14,25 | 16,5 | 18,75 | 28,5 |
obliczanie wysokości przeciwciężaru
| ||||||||||||||||||||
Zakres dostawy
4 zespoły jezdne (2 ze sprężyną/2 z regulacją mimośrodową)
4 rolki zwrotne (2 przednie/2 tylne)
2 zabezpieczenia drzwi
2 uchwyty linki
2 trzpienie mocujące do uchwytu linki
2 linki ciągnące
4 zabezpieczenia linki
2 prowadzenia do przeciwciężaru
2 prowadzenia linki do przeciwciężaru
4 odbojników do drzwi
4 zatrzaski do profili maskujących
Instrukcja montażu
Wskazówka dotycząca zamówienia
- Szynę jezdną i prowadzącą oraz profil maskujący należy zamówić dodatkowo.
- W przypadku przeciwciężaru wyższego niż 500 mm należy zamówić dodatkowe prowadzenie.
