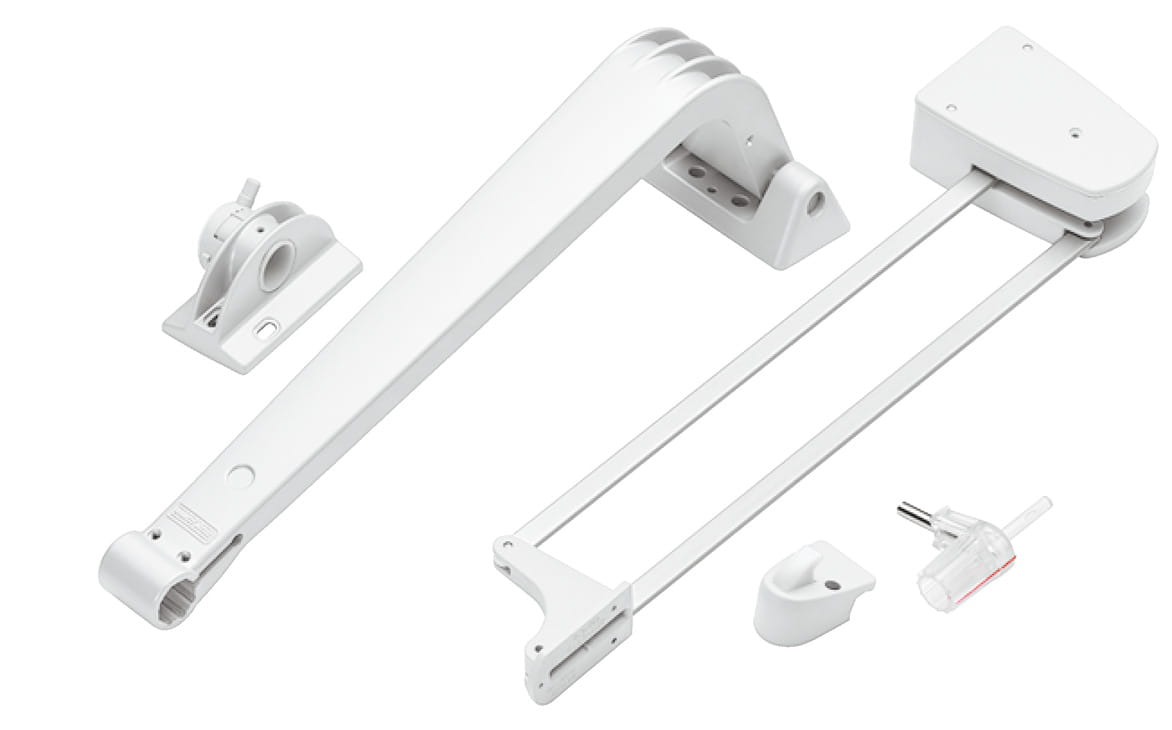

Okucia otwierające drzwi, Flatfront Motion-V1, 780–880 mm, k.BIAŁY HÄFELE 407.33.504
> Obszar zastosowania: do dużych szaf i drzwi łączących
> Wysokość drzwi: zależna od ciężaru,
> 1600 mm do <2600 mm
> Możliwość regulacji: ± 2 mm w pionie, 8 mm w poziomie, tylko na dole, kąt nachylenia ± 15 mm regulacja, góra
> Materiał: stop aluminium
> Wykończenie: Malowane proszkowo
> Kolor: biały
Opis
- pełen dostęp do zawartości szafek
- idealne do szuflad wewnętrznych i wysuwanych półek
- z wbudowanym amortyzatorem zamykania
opakowanie
zastosowanie
szer. korpusu w świetle
wysokość skrzydła drzwi
od ≥1600 mm do ≤2600 mm
możliwość regulacji
8 mm w poziomie, tylko na dole
±15 mm nachylenie, na górze
materiał
powierzchnia
Schemat wierceń
 |
| obróbka skrzydła drzwi |
 |
| obróbka wieńca górnego |
Zastosowanie
 |
wymiar A | wymiar B | wymiar C | wymiar D | |
|---|---|---|---|---|
Motion V 1 | 460,5 | 428,5 | 62,5 | 466 |
Motion V 2 | 515 | 483 | 63 | 500,5 |
Motion V 3 | 613 | 581 | 66,5 | 598,5 |
wymiar E | wymiar F | wymiar G | wymiar H | |
|---|---|---|---|---|
Motion V 1 | 780–880 | 818 | 155 | 405 |
Motion V 2 | 880–980 | 930 | 155 | 460 |
Motion V 3 | 980–1180 | 1127 | 180 | 560 |
X= nałożenie drzwi z boku |
Y = nałożenie drzwi na przegrodzie |
Z = nałożenie drzwi u góry |
 |
Uwaga
Uchwyt należy zamontować w połowie szerokości i nad dolnym ramieniem.
Wskazówka dotycząca zamówienia
Obowiązkowy pręt synchroniczny należy zamówić dodatkowo.
Inne wysokości drzwi na zapytanie.
